をクリックしてください。幾何学歪補正範囲
数値は近似計算のため数％の誤差が発生します。補正量が大きくなるとフォーカス調整が合わない場合があります。
レンズシフト位置はV(垂直)±0%、H(水平)±0%での補正範囲となります。
| オプションレンズ型番 | 台形補正 | 曲⾯スクリーン補正 | ||||
|---|---|---|---|---|---|---|
| A水平 台形 | B垂直 台形 | C水平 凹面 | D垂直 凹面 | E水平 凸面 | F垂直 凸面 | |
| A補正角度 | B補正角度 | R/L最小値 | R/L最小値 | R/L最小値 | R/L最小値 | |
| FP-ZL034 | ±5° | ±5° | 1.50 | 1.41 | 4.73 | 2.14 |
| FP-ZL050 | ±20° | ±10° | 1.24 | 0.80 | 4.33 | 1.67 |
FP-ZL125 |
±40° | ±20° | 0.35 | 0.20 | 0.59 | 0.32 |

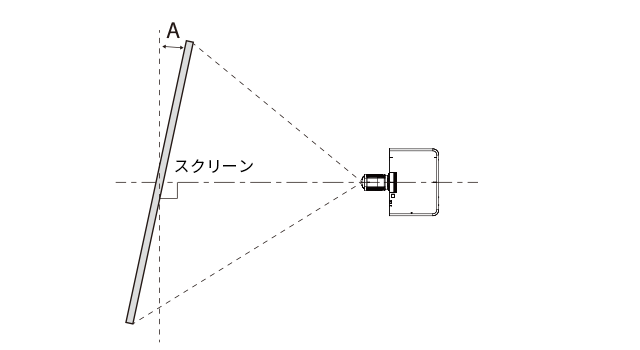

A水平 台形補正［真上から見た図］ |

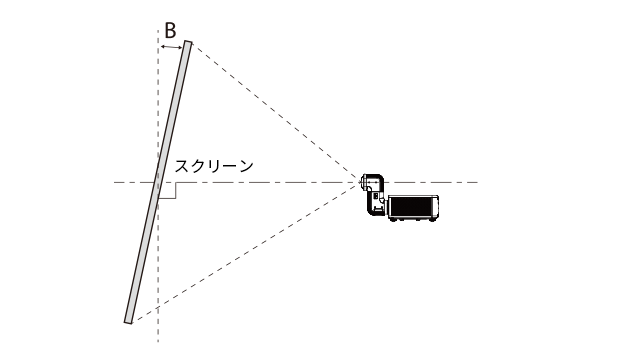

B垂直 台形補正［横から見た図］ |

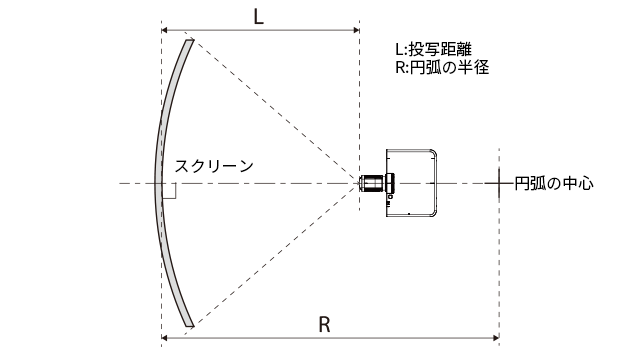

C水平 凹面補正［真上から見た図］ |

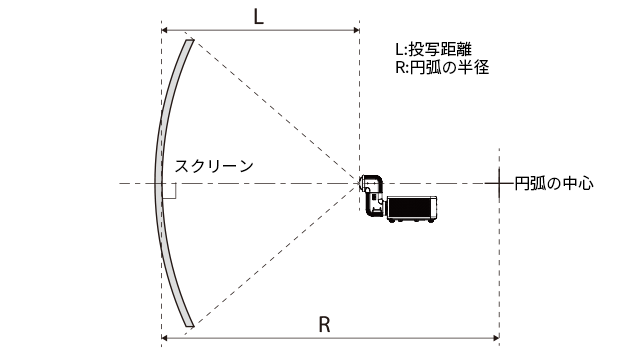

D垂直 凹面補正［横から見た図］ |

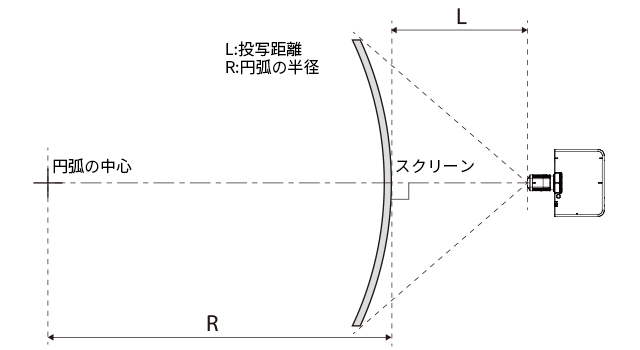

E水平 凸面補正［真上から見た図］ |

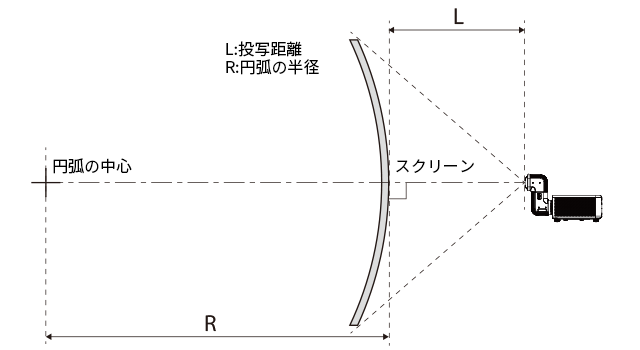

F垂直 凸面［横から見た図］ |
