投写状態の調整

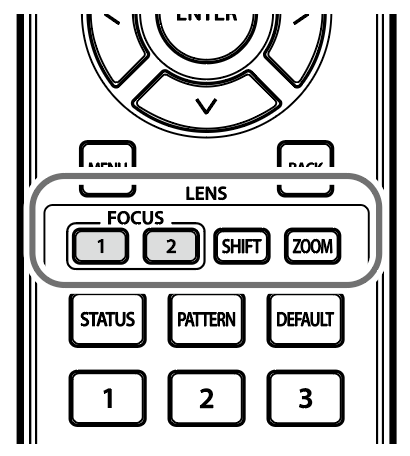

操作パネルまたはリモコンの「レンズ調整ボタン」を押すと、プロジェクターを設置する際の主な投写状態の調整（レンズシフト、フォーカス、ズーム）が行えます。

---

• レンズシフト調整
• フォーカス調整
• ズーム調整
• 設置方法調整

レンズシフト調整

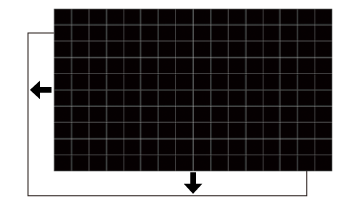

投写映像の位置をレンズの光軸移動（レンズシフト）で調整します。

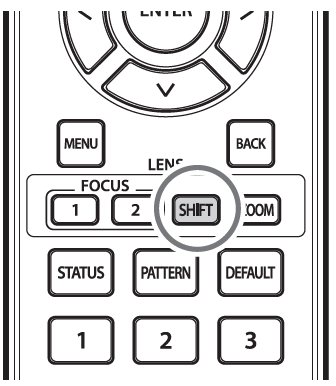

1. ： SHIFTボタンを押します。



   リモコン

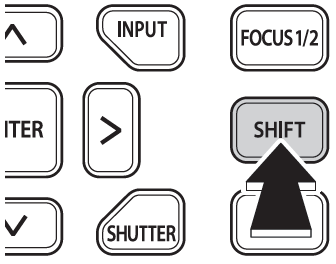

   ：本体操作パネルの SHIFT ボタンを押します。



   本体

2. セレクター（上下左右）ボタンで、投写映像の位置を調整します。

   bメモ

   ％で表示される数値は、シフト位置の参考値です。



3. BACK ボタンを押して、終了します。

フォーカス調整

投写映像のフォーカス (ピント) を調整します。テストパターン1を表示してください。

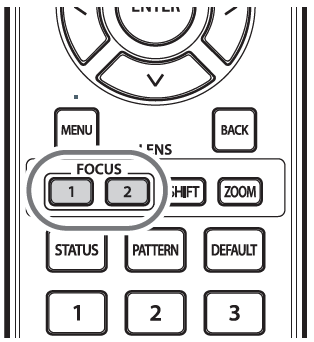

1. ：リモコンにある 「FOCUS1」および 「FOCUS2」 ボタンを使います。



   リモコン

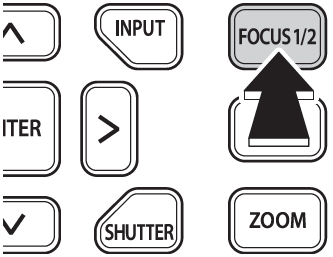

   ：設定が本体操作パネルの「FOCUS1/2」ボタンを使います。



   本体

2. セレクター (左右) ボタンで、 フォーカスを調整します。

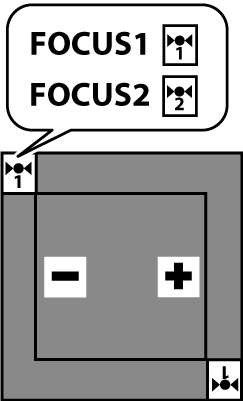

   調整しているフォーカス (1または2) で表されるアイコンが変わります。



3. 調整が終わったら BACK ボタンを押して、終了します。

フォーカス調整

リモコンの FOCUS1、FOCUS2 ボタンを使用して、フォーカスを調整します。

• FOCUS1：画面全体を調整します。
• FOCUS2：画面周辺を調整します。

テストパターン１を表示し、以下の手順で調整してください。

1. FOCUS1 ボタンで、画面全体のピントを合わせます（A）。

   レンズとスクリーンで ”最も近い位置” の映像を見てフォーカスを合わせます。

2. FOCUS2 ボタンで、周辺のピントを合わせます（B）。

   レンズとスクリーンで ”最も遠い位置” の映像を見てフォーカスを合わせます。

3. 再度 FOCUS1 ボタンで、Aの調整を行い、画面全体のピントを合わせます。

4. フォーカスが合わない場合は、手順1から手順3を繰り返して調整してください。

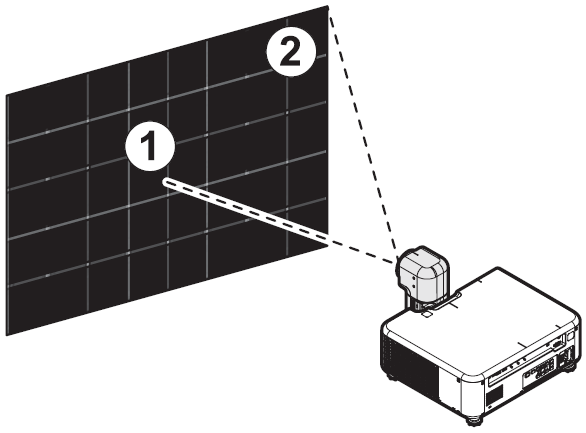

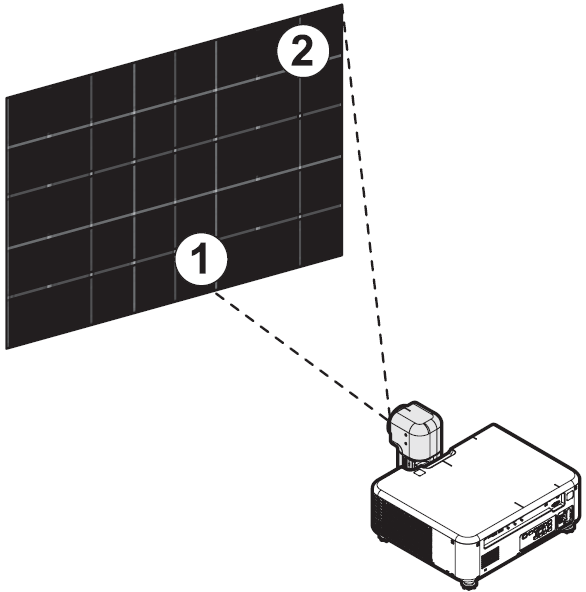

フォーカスの位置確認

ズーム調整

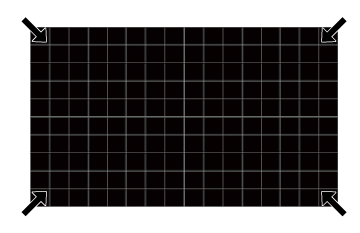

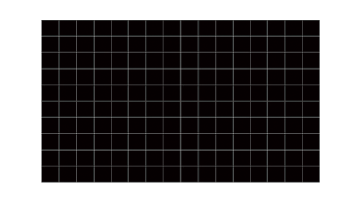

投写映像の大きさを調整します。テストパターン1を表示します。

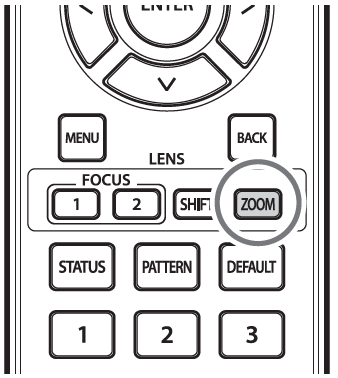

1. ：ZOOM ボタンを押します。



   リモコン

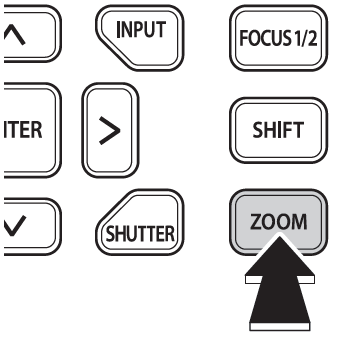

   ：本体操作パネルの ZOOM ボタンを押します。



   本体

2. セレクター（左右）ボタンで、投写画像の大きさを調整します。



3. BACK ボタンを押して、終了します。

設置方法調整

プロジェクターとスクリーンの設置状態に合った設置方法を設定します。

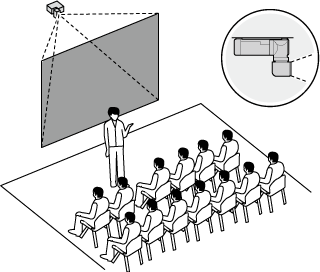

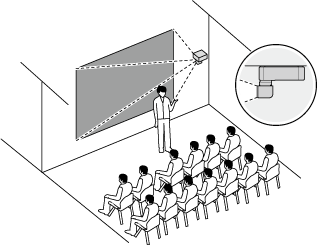

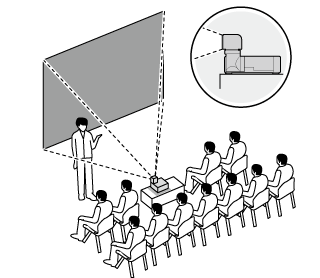

表示 メニューの プロジェクターの投写位置 から 前面投写、リア投写、天吊り投写、フロント・天吊り投写 の選びます（aプロジェクターの投写位置）。
