投影镜头

根据所使用的投影镜头，可能需要安装或拆卸镜头适配器。
详情请参阅a镜头适配器。

可使用的投影镜头

型号 FP-ZL034 FP-ZL050 FP-ZL125
镜头适配器 需要 不需要 不需要
镜头平移 电动：V（垂直）±60%、H（水平）±30% 电动：V（垂直）±53%、H（水平）±25% 电动：V（垂直）±55%、H（水平）±25%
缩放 电动：1.0倍-1.2倍 电动：1.0倍-1.3倍 电动变焦：1.0倍-1.6倍
投射比值*1 0.34（广角端）-0.41（长焦端） 0.50（广角端）-0.65（长焦端） 1.25（广角端）-2.0（长焦端）
F值 F2.2（广角端）-F2.41（长焦端） F2.0（广角端）-F2.2（长焦端） F2.0（广角端）-F2.33（长焦端）
外形尺寸 宽 128 x 长 341 mm φ164 x 长 247 mm φ138 x 长度217 mm
重量 约4.5 kg 约2.3 kg 约1.9 kg

投射比(Throw Ratio)值是通过投射距离÷屏幕横向尺寸计算得出的。



FP-ZL034投影镜头的安装和拆卸

FP-ZL034投影镜头需要镜头适配器。请预先安装镜头适配器。
详情请参阅a镜头适配器。

可安装的方向

FP-ZL034投影镜头可以按下图所示的两个方向安装到镜头适配器上。

90度

0度

安装方向仅限投影镜头安装标记与镜头适配器安装标记对齐的方向。

d注意

投影镜头的安装和拆卸时，请握住投影镜头卡口附近进行操作。特别是弯曲型的FP-ZL034投影镜头，请注意不要握住镜头顶部。否则会导致镜头损坏。

投影镜头的安装

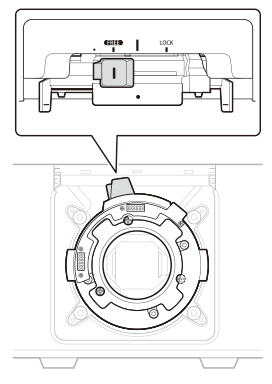

安装前，请确认镜头适配器拨杆处于FREE位置，且三个镜头适配器固定螺钉位于镜头安装面更深处（即螺钉已向投影机机身方向拧紧）。

  1. 取下投影镜头的后盖，确定好安装方向后，将其平直地插入投影机机身。
    ※请在保持镜头前盖安装的状态下进行操作。

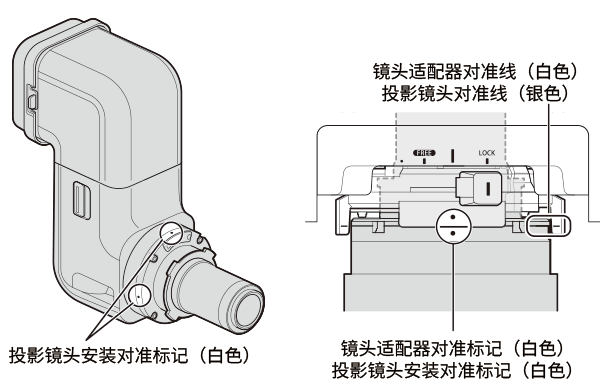

  2. 确认投影镜头是否已插入到镜头适配器指示线与投影镜头指示线对齐的位置。

    如果投影镜头无法插入到指示线位置，可能存在以下原因：

    A镜头适配器固定螺钉未拧紧。

    B投影镜头的插入方向不正确。



    3.

  3. 将镜头适配器拨杆移动至锁定位置。
    ※若投影镜头未正确插入，则拨杆无法移动。

  4. 安装镜头更换盖。
    将镜头更换盖置于投影机机身上，并朝箭头方向按压进行安装。



    5.

  5. 拆卸镜头前盖。



投影镜头的拆卸

拆卸投影镜头时，请按照与安装相反的步骤进行操作。

  1. 安装镜头前盖。

  2. 将镜头适配器拨杆移动到FREE位置。





    3.

  3. 拔出投影镜头。

镜头轴锁定杆

FP-ZL034投影镜头采用旋转式设计，镜头轴上配有锁定机构。请按照以下步骤进行旋转。此外，投影时请务必进行锁定。

d注意

  • 根据投影方向或镜头位移调整的不同，画面可能会产生暗角。
  • 旋转镜头时，请托住镜头部分并缓慢旋转。
  • 改变镜头方向时，请充分注意周围环境。投影光进入眼睛可能会导致视力障碍等后果。

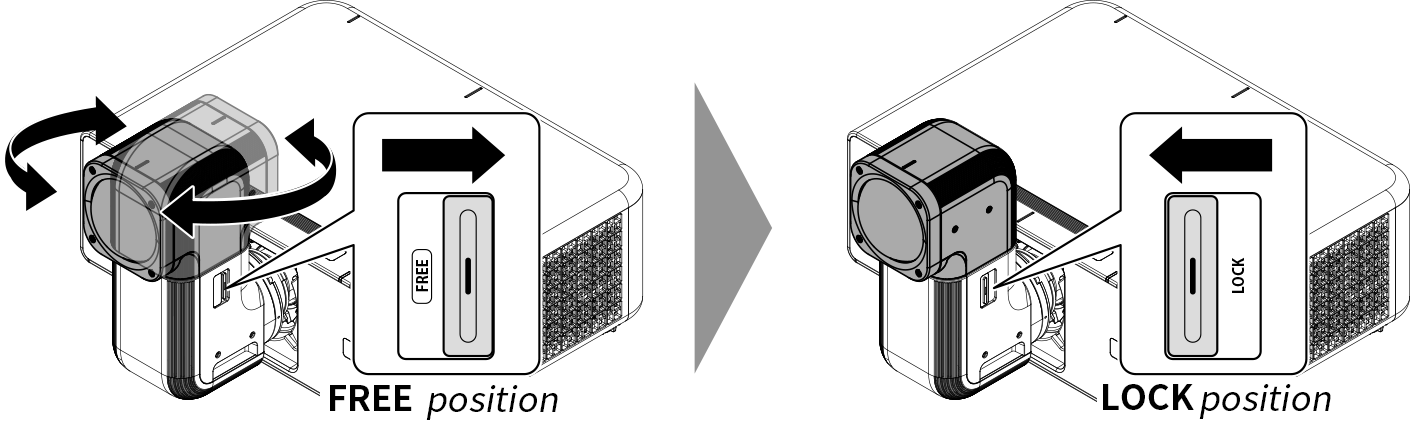

将镜头轴锁定杆滑动至FREE以解除锁定，即可将镜头部分作为轴，每隔90°进行360°旋转。旋转后，请务必将锁定杆置于LOCK位置。

将镜头轴锁定杆拨至FREE位置即可旋转镜头，拨至LOCK位置则会将其锁定。

搬运时的注意事项

d注意：搬运时请托住本机的底面。请勿握持投影镜头部分或投影镜头周边的开口处。否则可能会导致损坏。

FP-ZL050/FP-ZL125投影镜头的安装和拆卸


FP-ZL050/FP-ZL125投影镜头不使用镜头适配器。请预先拆下镜头适配器。
详情请参阅a镜头适配器。

投影镜头的安装

无需拆卸镜头更换盖即可进行安装。

取下投影镜头的后盖，将TOP指示面与投影机机身的顶面对齐并直直插入 (A)，然后顺时针旋转投影镜头，直至其锁定无法旋转为止 (B)。
※旋转角度约为35度。

投影镜头的拆卸

拆卸投影镜头时，请按照与安装相反的步骤进行操作。

  1. 安装镜头前盖。

  2. 逆时针旋转投影镜头直至无法旋转为止 (A)，然后将其拔出 (B)。

    3.
