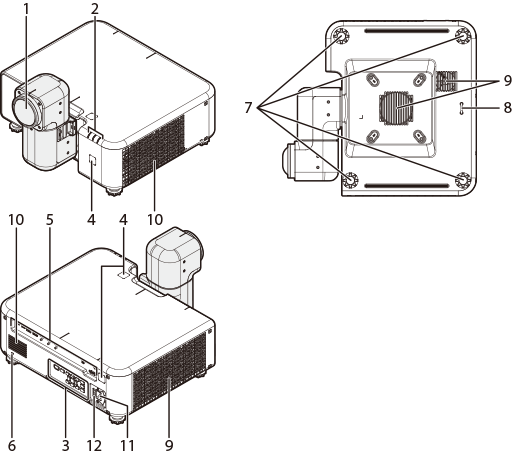

投影机部件：名称和功能
| 项目 | 名称 |
|---|---|
| 1 | 镜头 |
| 2 | 指示灯 |
| 3 | 控制面板 |
| 4 | 遥控接收器 |
| 5 | 接口（连接器）面板 |
| 6 | 安全插槽 * |
| 项目 | 名称 |
|---|---|
| 7 | 可调支脚 |
| 8 | 安全锁 |
| 9 | 进气口 |
| 10 | 排气口 |
| 11 | 电源接口 |
| 12 | 主电源 |
* 与 Kensington MicroSaver 安全系统锁兼容。

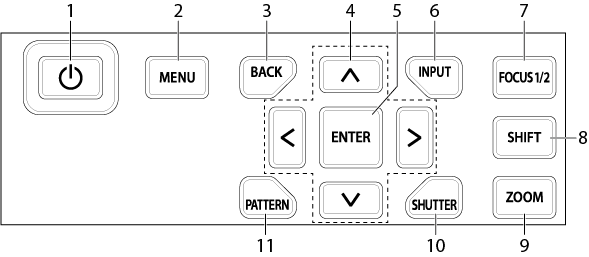

控制面板
使用控制面板执行基本操作。控制面板上的按钮名称和功能如下所示。
| 项目 | 按钮 | 功能 |
|---|---|---|
| 1 |  （电源） |
启动投影机电源或将其切换至待机状态。 |
| 2 | MENU（菜单） | 显示用于调整投影机设置的菜单。 |
| 3 | BACK（返回） | 返回上一级菜单。 |
| 4 | ▲▼◀▶（十字键） | 浏览菜单。 |
| 5 | ENTER（确定） | 选择高亮显示的菜单项目。 |
| 6 | INPUT（输入） | 选择主图像的输入。 |
| 7 | FOCUS1/2（对焦 1/2） | 按下按钮，在 FOCUS1（对焦 1）和 FOCUS2（对焦 2）之间切换。 |
| 8 | SHIFT（移位） | 调整镜头移位。 |
| 9 | ZOOM（变焦） | 调整镜头变焦。 |
| 10 | SHUTTER（快门） | 暂停投影并静音。再次按下可恢复。 |
| 11 | TEST PATTERN（测试图案） | 显示测试图案并选择 ◀▶ 键。 |
旋转镜头
镜头可以旋转，并配备机轴锁和机头锁。可按如下所示旋转镜头。使用投影机时，请务必锁定镜头。
d注意
- 根据镜头移位和朝向，投影图像的某些部分可能看不到。
- 旋转后，镜头将自动返回上一个移位位置，从而导致图像移动。镜头正在移位时（即图像正在移动时），请勿旋转镜头。
- 旋转镜头时，请将其托住并慢慢旋转。
- 旋转镜头时，请注意周围环境。产品发出的光线投射到眼睛可能会导致视力损害。

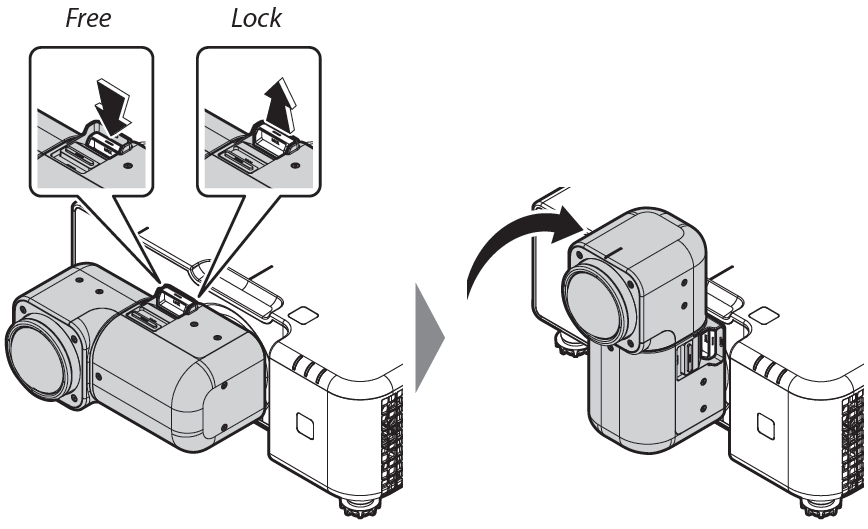

旋转机轴
按下机轴锁释放装置使机轴解锁时，机轴可旋转 90°。提起机轴锁释放装置，再次锁定机轴。
旋转机轴

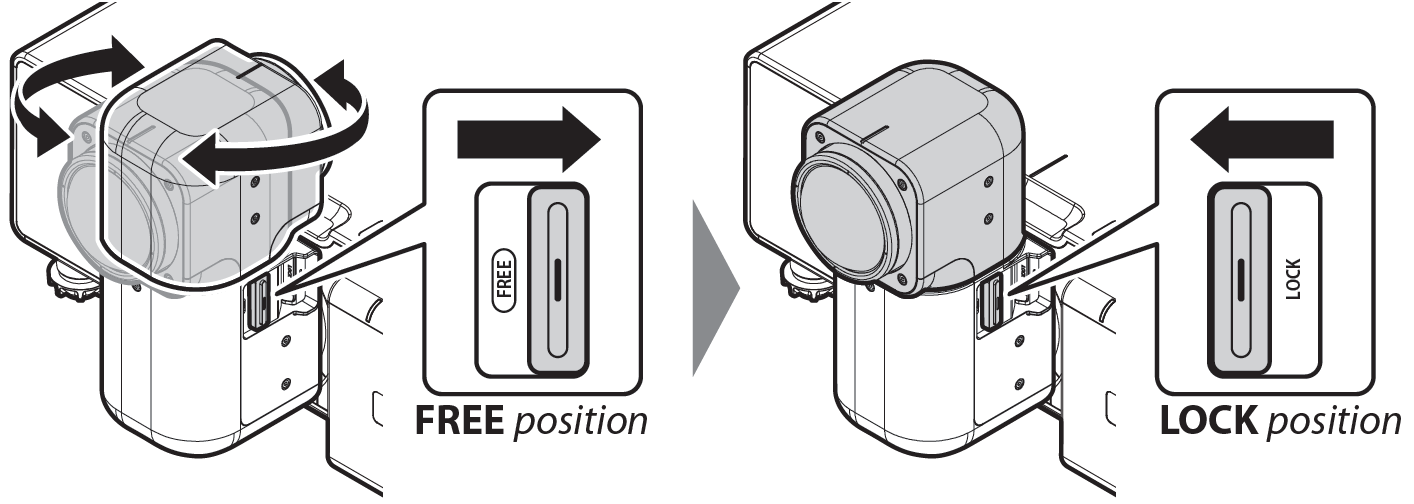

将机头锁释放装置滑动至 FREE（解锁）位置使机头锁解锁时，可将投影机的机头以 90° 的增量旋转 360°。
机头锁释放装置处于 FREE（解锁）位置时，镜头可以旋转，处于 LOCK（锁定）位置时，镜头将锁定。
d注意

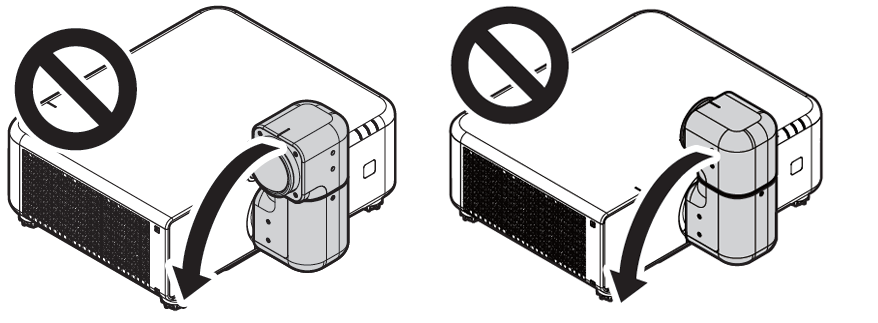

请勿在镜头朝下的状态下将机轴扳回存放位置。否则可能会划伤或损坏镜头。

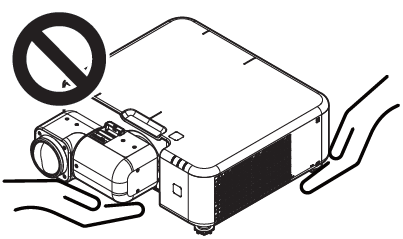

d注意：搬运产品时，请握持其底座。请勿握持镜头或镜头周围部位。否则可能会损坏产品。
- 提示：支持 360 度自由方向投影。

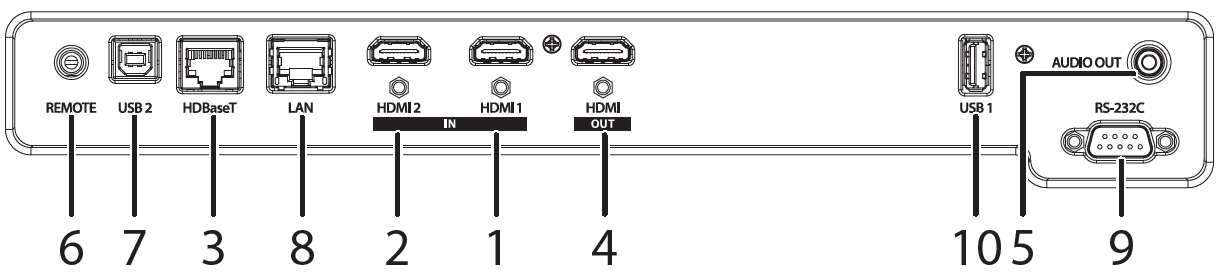

接口
将各电缆连接到所连接设备的对应接口。
| 接口 | 说明 | ||
|---|---|---|---|
| 视频输入 | 1 | HDMI 1 接口 | HDMI 2.0（兼容 HDCP 2.2，接收 3840 x 2160 60P 输入） |
| 2 | HDMI 2 接口 | HDMI 2.0（兼容 HDCP 2.2，接收 3840 x 2160 60P 输入） | |
| 3 | HDBaseT 接口 | RJ-45，用于视频/音频/连接控制（接收 3840 × 2160 60P 输入） | |
| 视频输出 | 4 | HDMI OUT 接口 | HDMI OUT（HDCP 2.2） |
| 音频输出 | 5 | AUDIO OUT 接口 | 3.5 mm 立体声迷你插孔 |
| 控制输入/输出 | 6 | 遥控器输入接口 | 3.5 mm 立体声迷你插孔 |
| 7 | USB 2 接口 | Type B，用于维护 | |
| 3 | HDBaseT 接口 | RJ-45，用于投影机连接控制 | |
| 8 | LAN 接口 | RJ-45，用于网络连接（10Base-T/100Base-TX） | |
| 9 | RS-232 接口 | D-Sub 9 针，用于投影机连接控制 | |
| 其他 | 10 | USB 1 接口（电源 5V1.5A） | DC 5V 1.5A（最大） |
d注意
- 连接电缆之前，请将投影机切换到待机状态，并确认外围设备已关闭或处于待机模式。将电缆连接到两个设备之后，先启动投影机电源，然后再启动外围设备电源。
- 部分设备需要适配器和/或专用电缆。

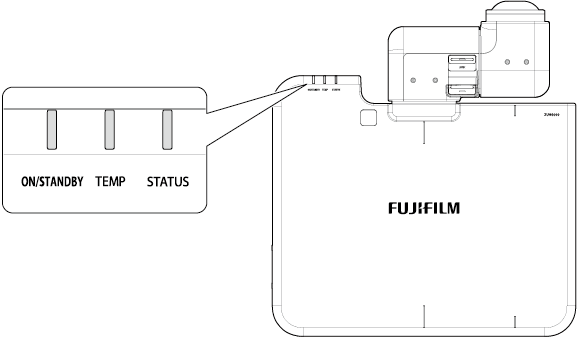

指示灯
通过指示灯（ON/STANDBY（启动/待机）、TEMP（温度）和 STATUS（状态））的点亮、闪烁或熄灭，可显示投影机状态。
以下列出了指示灯状态所显示的投影机状态。
| 指示灯 | |||
|---|---|---|---|
| ON/STANDBY（启动/待机） | TEMP（温度） | STATUS（状态） | 投影机状态 |
| ☀红色待机 | - | - | 待机状态 |
| ☀绿色闪烁 1 | - | - | 预热 |
| ☀绿色待机 | - | - | POWER ON（启动电源） |
| ☀红色闪烁 1 | - | - | 通信待机 |
| - | ☀橙色闪烁 1 | - | 正在冷却 |
| ☀绿色待机 | ☀绿色待机 | - | AV 静音（快门）已打开 |
| - | ☀绿色闪烁 2 | - | 投影机通信 |
| 闪烁 1 | 闪烁 1 | - |
防烧屏模式待机 |
| ☀红色待机 | ☀绿色待机 | - |
复位到出厂设置 |
| ☀绿色待机 | ☀红色闪烁 1 | ☀橙色闪烁 1 | 系统温度过高 |
| ☀绿色闪烁 2 | - | ☀橙色闪烁 2 | LED 错误 |
| ☀绿色闪烁 2 | ☀红色闪烁 1 | ☀橙色闪烁 2 | DMD 错误 |
| - | - | ☀橙色待机 | 风扇 1 错误 |
| - | - | ☀橙色闪烁 1 | 风扇 2 错误 |
| - | - | ☀橙色闪烁 2 | 风扇 3 错误 |
| ☀绿色待机 | - | ☀橙色待机 | 风扇 4 错误 |
| ☀绿色待机 | - | ☀橙色闪烁 1 | 风扇 5 错误 |
| ☀绿色待机 | - | ☀橙色闪烁 2 | 风扇 6 错误 |
| ☀绿色闪烁 1 | - | ☀橙色待机 | 风扇 7 错误 |
| - | ☀红色待机 | ☀橙色待机 | 风扇 8 错误 |
| ☀绿色闪烁 1 | - | ☀橙色闪烁 1 | 滤光轮错误 |
| ☀绿色闪烁 1 | - | ☀橙色闪烁 2 | 荧光轮错误 |
| ☀橙色待机 | - | ☀橙色待机 | 断电 |
b备忘录
LED 指示灯支持三种闪烁模式：
- 闪烁 1：每 500 毫秒闪烁一次。
- 闪烁 2：每 40 毫秒闪烁一次。
- “如果发生错误，请联系您购买产品的商家。”
