• 菜单
• DISPLAY（显示）

DISPLAY（显示）

镜头设置

调整镜头相关设置。

高亮显示所需镜头设置，然后按下 ENTER（确定）按钮显示选项。

项目	说明
镜头移位	通过镜头移位，可调整投影图像的位置。
镜头移位设置	调整镜头移位设置。
镜头移位记忆	保存镜头移位配置。
镜头马达锁定	锁定或解锁镜头马达。
对焦 1	调整图像整体区域的焦点。
对焦 2	调整图像边缘区域的焦点。
变焦	调整投影图像的尺寸。

镜头移位

镜头移位设置

调整镜头移位设置。

按下 ENTER（确定）按钮显示选项，然后选择所需项目。

移位区域

选择镜头可移位的范围。

选项
受限	完整

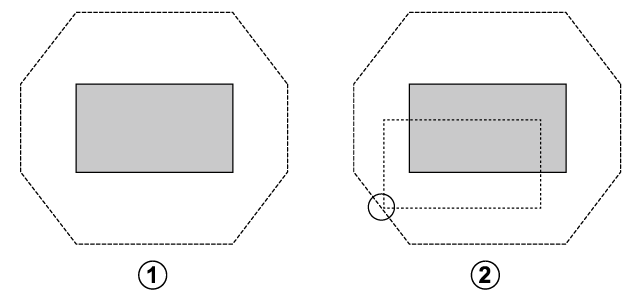

• 受限：镜头移位受到限制，以防止图像的任何部分被遮挡。

  Ａ 镜头居中

  B 图像向下移动到左侧：整个图像可见

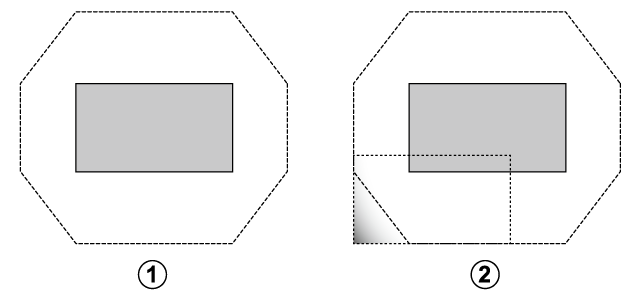

• 完整：镜头能够在整个范围内移位。

  Ａ 镜头居中

  B 图像向下左移：图像左下角不可见



原始位置

将镜头返回到原始位置。

按下 ENTER（确定）按钮将显示提示，询问是否将镜头返回到原始位置。

按下 OK 按钮，开始镜头移位。在投影机显示复位完成消息之前，请勿执行任何其他操作。

校准

执行镜头校准。完成校准程序后，系统将提示您清除所有镜头记忆。

镜头移位记忆

可保存最多五组镜头设置。

按下 ENTER（确定）按钮显示选项，然后选择所需项目。

1. 选择“选择记忆”，然后按下 ENTER（确定）按钮。根据需要，从“记忆 1”至“记忆 5”中选择一个记忆记录。
2. 然后，选择以下任一项目：

•   加载：从所选记忆记录加载镜头设置。
•   保存：将镜头设置保存到所选记忆记录。
•   清除：将所选记忆记录的设置复位到默认值。

3. 选择“全部清除”，可将所有记忆记录复位到默认值。

镜头马达锁定

锁定或解锁镜头马达。

选项	说明
锁定	无法调整镜头。
解锁	可以调整镜头。

对焦 1 / 对焦 2

调整对焦。

ZOOM（变焦）

调整投影图像的尺寸。

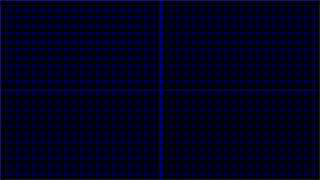

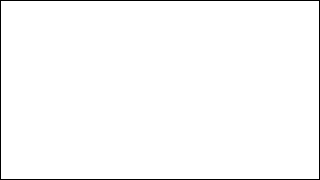

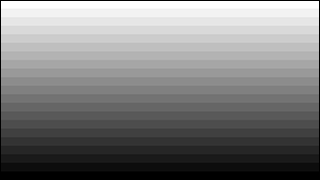

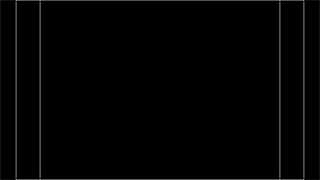

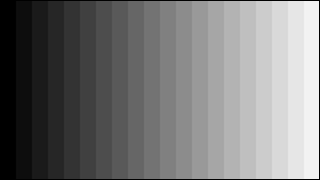

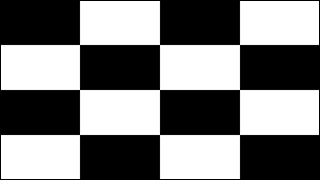

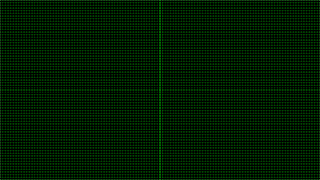

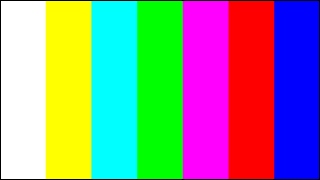

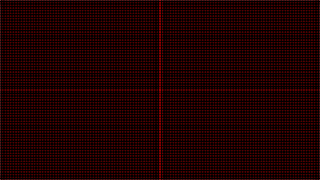

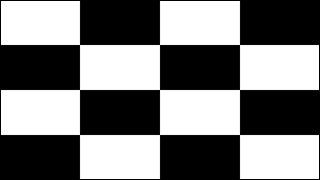

TEST PATTERN（测试图案）

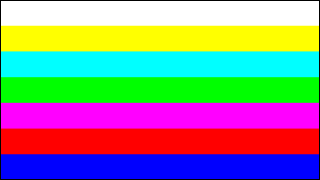

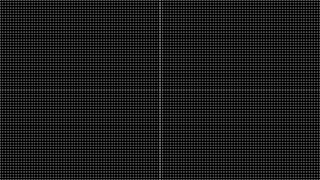

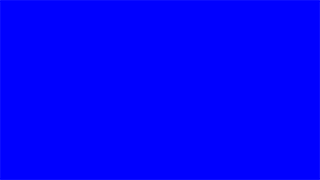

选择一个在安装期间显示的网格或其他测试图案。

选项
关闭	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16

投影机位置

根据投影机的位置，定位光束。

选项
桌上正投	桌上背投	吊装背投	吊装正投

• 桌上正投：如果投影机位于屏幕前方的桌上时，选择该选项。



• 桌上背投：如果投影机位于屏幕后方的桌上时，选择该选项。



• 吊装背投：如果投影机悬挂在屏幕后方的天花板上时，选择该选项。



• 吊装正投：如果投影机悬挂在屏幕前方的天花板上时，选择该选项。



纵横比

根据投影机的位置，定位光束。

选项
自动	原像	4:3	16:10	16:9	21:9

数码变焦

使用数码变焦放大投影图像。
高亮显示“DISPLAY（显示）”菜单中的“数码变焦”，然后按下 ENTER（确定）按钮显示选项。

项目	说明
比例	按比例调整投影图像的尺寸。
水平	增加投影图像的水平放大倍率。
垂直	增加投影图像的垂直放大倍率。
数码移位	对图像进行数码移位。
复位	将数码变焦设置复位到默认值。

比例

设置为“打开”时，启用按比例调整投影图像的尺寸；设置为“关闭”时，禁用此功能。

选项
打开	关闭

水平

增加投影图像的水平放大倍率。

选项
50%～100%～400%

垂直

增加投影图像的垂直放大倍率。

选项
50%～100%～400%

数码移位

通过增加水平和垂直放大倍率，对投影图像进行数码移位。

选项
水平	0～50～100
垂直	0～50～100

复位

将数码变焦设置复位到默认值。

选项
取消	复位

光栅位置

可在屏幕内根据需要放置未填满显示屏的输入图像。

选项
水平	以像素为单位左右移动投影图像（调整范围：-1000~1000 像素）。
垂直	以像素为单位左右移动投影图像（调整范围：-600~600 像素）。
复位	选择“复位”，可将光栅位置恢复为默认值。 出现提示时再次选择“复位”，然后选择“是”确认。

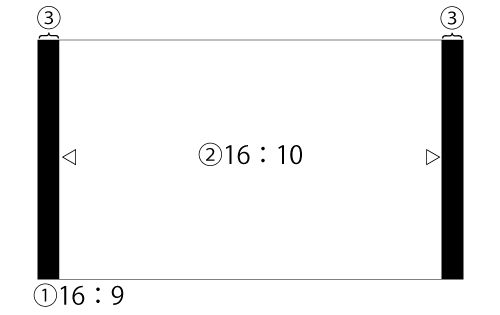

例如，在纵横比为 16:10 的屏幕上显示纵横比为 16:9 的图像。
① 显示区域纵横比：16:10。
② 图像纵横比：16:9。
③ 如需消除显示区域与投影图像之间的间隙，按下选择器（上/下键）（如下图所示），垂直移动图像并填满显示区域。

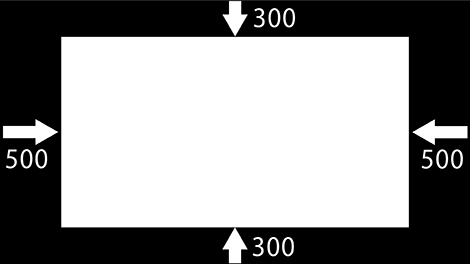

空白

屏幕边距可在垂直方向上调整 300 像素，在水平方向上调整 500 像素。

项目
上 300 像素	下 300 像素	左 500 像素	右 500 像素

按下选择器（上/下键），高亮显示所需边距；然后按下选择器（左/右键），进行调整。

变形和融合

使用变形和融合功能进行几何校正（变形）并融合来自多台投影机的图像边缘。
按下 ENTER（确定）按钮显示选项，然后选择所需项目。

变形和融合设置

选项	说明
关闭	禁用变形和融合功能。
打开	启用变形和融合功能，然后配置以下设置：网格点、内部变形、变形锐度、网格颜色、网格背景、融合设置。
应用程序	使用应用程序配置变形和融合设置。

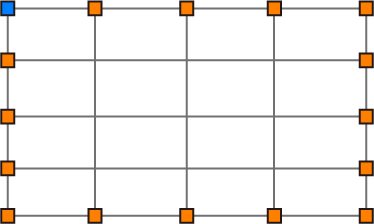

• 网格点
  选择可供选择的网格方块数量。

项目
2x2	3x3	5x5	9x9	17x17

5x5

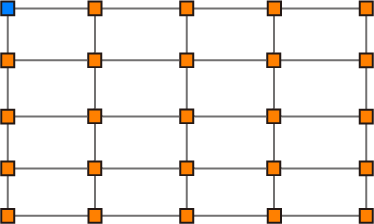

• 内部变形
  设置为“打开”时，可在网格方块内添加调整点。

项目
打开	关闭

1. “按下选择器（上/下/左/右键），高亮显示需要调整的网格点。”
2. 按下选择器（左/右键），调整所需网格点。

• 变形锐度
  设置变形时的清晰度。

项目
0～19

• 网格颜色
  选择网格颜色。

项目
白色	红色	绿色	蓝色	洋红色	青色

• 网格背景
  选择网格背景色。

项目
黑色	透明

• 融合设置
  平滑来自每台投影机的各图像之间的衔接缝隙，将其无缝融合成单个图像。
  按下 ENTER（确定）按钮显示选项，然后选择所需项目。
  - 融合宽度：设置融合区域宽度。“融合宽度有四个选项：上、下、左、右。”调节步长：每步 4 像素。
  - 重叠网格数：选择每个融合宽度的网格线数量。选项包括：4 / 6 / 8 / 10 / 12。
  - 伽玛：选择重叠区域的伽玛值。选项包括：1.8 / -2.2 / -2.4。重叠区域将变得平滑。
• 记忆
  可保存最多五组变形和融合设置。
  按下 ENTER（确定）按钮显示选项，然后选择所需项目。
  1. 选择“选择记忆”，然后按下 ENTER（确定）按钮。根据需要，从“记忆 1”至“记忆 5”中选择一个记忆记录。
  2. 然后，选择以下任一项目：
     - 加载：从所选记忆记录加载变形和融合设置。
     - 保存：将变形和融合设置保存到所选记忆记录。
     - 清除：将所选记忆记录的设置复位到默认值。
  3. 选择“全部清除”，可将所有记忆记录复位到默认值。
• 复位
  如需将变形和融合设置复位到默认值，按下 ENTER（确定）按钮，然后在出现提示时选择“复位”。

KEYSTONE（梯形失真）

使用梯形失真补偿来校正“梯形失真”，

并使投影图像的边缘与屏幕边缘平行。

轴	范围
垂直（V）	-60～0～60
水平（H）	-60～0～60

边角修正

使用梯形失真补偿来校正“梯形失真”，使投影图像的边与屏幕边缘平行。

定位投影图像的边角以校正失真。

项目	范围
左上	V： 0～80
	H：0～120
右上	V：0～80
	H：0～120
左下	V：0～80
	H：0～120
右下	V：0～80
	H：0～120

1. 按下 ENTER（确定）按钮显示边角修正设置。

2. 使用选择器（上/下/左/右键），高亮显示一个边角，然后按下 ENTER（确定）按钮。



3. 水平和垂直定位边角。



4. 水平和垂直定位边角。

枕形失真

使用桶形或枕形失真调整图像。

项目	说明
水平	校正投影图像的水平桶形或枕形失真。调整范围为 0~100。
垂直	校正投影图像的垂直桶形或枕形失真。调整范围为 0~100。
